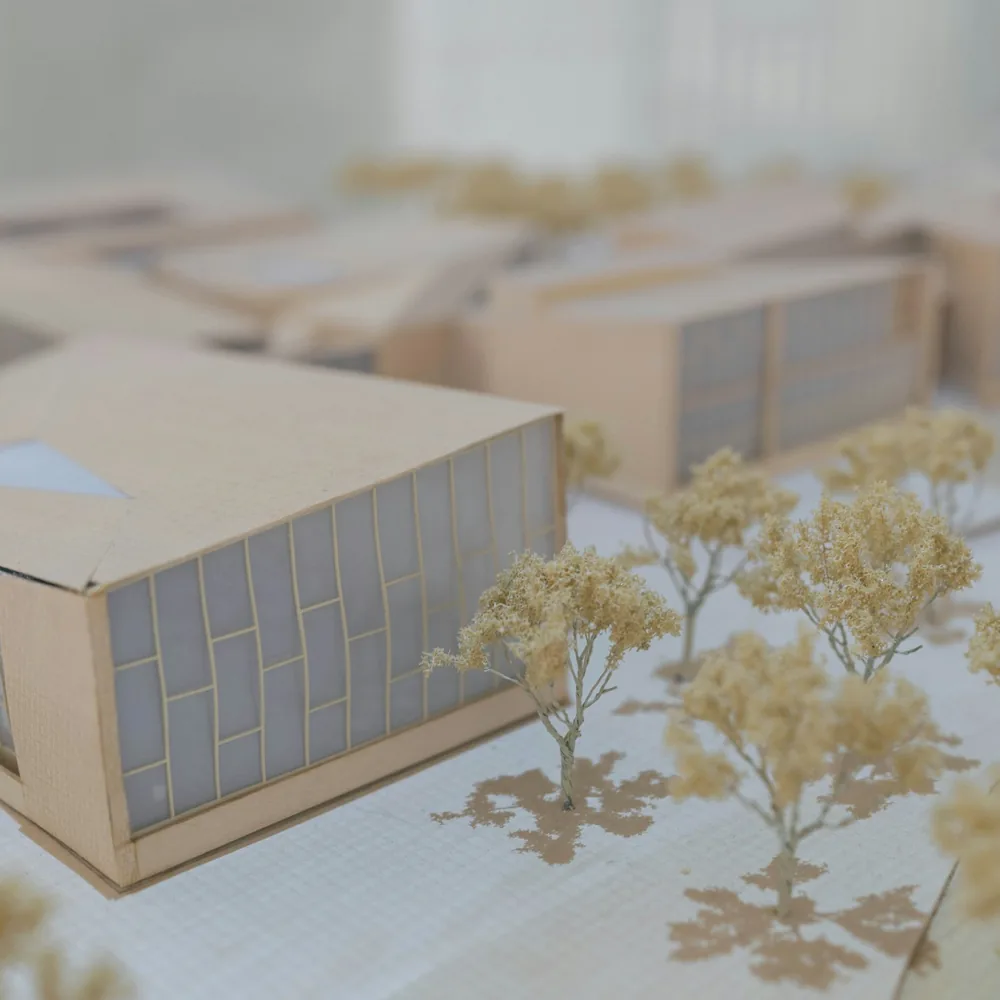

Objemový model v jednotném světlém materiálu: hmota, otvory a stíny nesou čtení stavby, zatímco barevnost i povrchová kresba zůstávají potlačené. Fotografie je použita jako tematická ilustrace tématu, nikoli jako záznam konkrétní zakázky.
Měřítko rozhoduje dřív než materiál
Volba měřítka není administrativní krok na začátku, ale hlavní obsahové rozhodnutí. Určuje, co se na modelu vůbec dá přečíst, kolik práce si vyžádá jedna fasáda a jaký nejmenší prvek má ještě smysl vyrábět. Čím drobnější měřítko, tím víc se model přesouvá od popisu domu k popisu vztahu mezi hmotami.
V měřítku 1:1000 a 1:500 pracuje model se siluetou: budovy jsou objemy s věrnou výškou a půdorysem, ulice a bloky drží rytmus, jednotlivé okno ale nemá čitelnou velikost. V 1:200 se objevuje členění fasády a hlubší zapuštění otvorů. V 1:100 už dává smysl rozlišovat parapety, atiky a zábradlí. Od 1:50 níž se model blíží fragmentu — dá se ukázat skladba stěny, schodiště nebo detail rámu.
Pomocná úvaha: co ve skutečnosti měří dva centimetry, je v 1:100 dvě desetiny milimetru. Prvky pod touto hranicí se v lepence nebo dýze nedají spolehlivě vyrobit ani udržet, a když se o ně model pokusí, obvykle skončí jako nečitelné zbytnění. Detail, který nelze provést čistě, model spíš poškozuje, než obohacuje.
Jednotná míra abstrakce
Nejčastější potíž není nedostatek detailu, ale jeho nerovnoměrnost. Jakmile má jedna fasáda pečlivě naznačené profily a sousední zůstane hladká, oko čte rozdíl jako chybu, ne jako záměr. Užitečné je stanovit si předem, kde se míra detailu zastaví, a držet ji na celém modelu včetně okolní zástavby.
- K čemu model slouží — má ukázat zasazení do okolí, hmotu, nebo konstrukční detail?
- Jak velká je výsledná deska a projde ještě dveřmi, výtahem a autem?
- Jaký je nejmenší prvek, který se musí dát přečíst, a kolik má v měřítku milimetrů?
- Kolik okolní zástavby je nutné zahrnout, aby byl pozemek srozumitelný?
- Bude model podsvícený? Pokud ano, je potřeba počítat s dutinami už od začátku.
- Kolik času je k dispozici — počet fasád násobený mírou detailu je reálný rozpočet práce.
Lepenka, polystyren, dýha, akryl
Lepenka a kartón
Šedá i bezkyselá lepenka je základní materiál většiny pracovních modelů. Řeže se nožem, dobře se lepí, drží tvar a je dostupná v tloušťkách zhruba od 0,5 do 3 mm, takže se dá volit tak, aby tloušťka desky odpovídala tloušťce stěny v daném měřítku. Nevýhodou je nasákavost: vodou ředěné lepidlo i barva mohou plochu zvlnit, proto se větší plochy vyztužují žebry z vnitřní strany.
Polystyren a extrudované desky
Extrudované desky se používají hlavně na terén a na hrubé objemové studie. Jsou lehké, dají se řezat, brousit i vrstvit a snesou rychlé úpravy tvaru. Špatně ale reagují na některá rozpouštědla — lepidla je nutné zkoušet na odřezku. Povrch je zrnitý, takže pro čisté fasády se hodí spíš jako jádro překryté tenkou deskou.
Dýha a tenké dřevo
Dýha přináší teplý tón a jemnou kresbu, která v drobných měřítkách funguje jako textura fasády, ne jako imitace dřeva. Je citlivá na směr vláken: řez napříč se láme, proto se vede více mělkými tahy nebo se řeže na stroji. Tenké překližky a lišty se hodí na podnože, rámy a nosné části, které musí zůstat rovné.
Akryl
Akrylové desky slouží především jako zasklení, vodní plochy a průsvitné vrstvy podsvícení. Čirý akryl je téměř neviditelný a v modelu působí jako díra, proto se často volí lehce tónovaný nebo matovaný. Škrábe se snadno, ochrannou fólii se vyplatí sundávat až na konci, a hrany zůstávají po řezu na stroji hladké a lesklé.
Materiálů se v jednom modelu obvykle vyplatí držet co nejméně. Dva až tři jasně odlišené povrchy — například světlá lepenka na budovy, dřevo na podnož a tónovaný akryl na sklo — dávají srozumitelnější výsledek než pestrá skladba, ve které každý prvek soutěží o pozornost. Rozdíl mezi navrhovanou stavbou a okolím se pak dá vyjádřit samotným materiálem: kontext v jednom neutrálním tónu, hlavní objekt v druhém.
Nůž a laser: dvě různé přesnosti
Ostří skalpelu nebo odlamovacího nože, ocelové pravítko a samohojivá podložka. Zásadní je vést několik mělkých tahů místo jednoho silného: první tah pouze naznačí stopu, další ji prohlubují. Nůž se drží kolmo, tlak zůstává konstantní a čepel se vyměňuje dřív, než začne materiál trhat — tupé ostří poznáme podle roztřepené hrany a podle toho, že je potřeba tlačit.
Laser dává opakovatelnost, kterou ruční řez u desítek stejných dílů nedosáhne, a zvládne drobné otvory a jemné rastry. Má ale vlastní pravidla. Paprsek odebere úzký pruh materiálu, takže se rozměr dílu o tuto šířku zmenší; u sesazovaných konstrukcí se to projeví jako vůle ve spoji, pokud se s ní nepočítá v podkladu. Hrany lepenky a dřeva zůstávají tmavé od opalu, což může být záměrná kresba, nebo nežádoucí špína — záleží na tom, jestli je hrana vidět. Otěr sazí je dobré řešit hned, na sestaveném modelu už to jde hůř.
Ne každý materiál na stroj patří. Některé plasty se při řezu tavením deformují a uvolňují dráždivé zplodiny, proto se hodí spíš pro ruční zpracování a odsávání je u strojního řezu samozřejmostí.
V praxi se obě techniky doplňují. Na stroji vznikají opakované díly, otvory a šablony; nožem se dořezávají úpravy, které by znamenaly nový soubor a nové nastavení. Podklad pro strojní řez je přitom samostatná práce: uspořádané vrstvy pro řez a gravírování, zkontrolované uzavřené obrysy a rozvržení dílů tak, aby se zbytečně neplýtvalo deskou.
Lepení a přesnost stykových hran
Model se nezkazí jedním velkým omylem, ale součtem drobných. Každý spoj, který má desetinu milimetru vůle, posune následující díl; po deseti spojích je odchylka viditelná pouhým okem a poslední stěna už nesedne. Proto se sestavuje od nejpřesnějšího prvku dál a průběžně se měří proti výkresu, ne proti předchozímu dílu.
Volba lepidla podle materiálu
Na papírové materiály se hodí disperzní lepidlo, které dovolí několik sekund korekce a schne matně; nanáší se tence, jinak plochu zvlní. Rychlá vteřinová lepidla drží okamžitě, ale neodpouštějí posun a na lepence mohou zanechat tmavý lem. Plastové desky se spojují spíš rozpouštědlovým způsobem, kdy se hrany krátce spojí a materiál sroste. Tavné pistole jsou pro čistý model málokdy vhodné — vytvářejí silnou vrstvu, která rozhodí tloušťky.
Jak držet pravý úhel
Kolmost je snazší hlídat pomůckou než rukou. Ocelové úhelníky, těžké kostky nebo jednoduchá přípravka z odřezků udrží stěny v poloze, dokud lepidlo nezavadne. U tenkých desek pomáhá zkosit stykovou hranu, aby se rohy potkávaly plochou, ne špičkou. Přebytek lepidla se stírá, dokud je vlhký; zaschlá kapka se z lepenky odstraňuje jen s poškozením povrchu.
- Zkoušet lepidlo i barvu vždy nejdřív na odřezku stejného materiálu.
- Nanášet tenkou vrstvu — pevnost dělá plocha spoje, ne množství lepidla.
- Sestavovat po skupinách a každou skupinu srovnat, než se připojí k celku.
- Vnitřní žebra a přepážky přidávat u všech ploch delších než zhruba dvacet centimetrů.
- Broušení nechat na hrany, ne na pohledové plochy; smirek vždy na plochém špalíku.
- Barvit a povrchově upravovat díly před sestavením, dokud jsou přístupné ze všech stran.
Podsvícení modelu
Světlo v modelu má stejná pravidla jako detail: buď je promyšlené, nebo ruší. Nejčastěji se používají tenké LED pásky vedené uvnitř objemů a v podnoži, doplněné difuzní vrstvou, aby nebyly vidět jednotlivé body. Teplá bílá obvykle sedne k dřevu a lepence lépe než studená, která posunuje světlé plochy do modrého tónu.
Rozvod je nutné navrhnout dřív, než se model uzavře. Do podnože se vede kabeláž i konektor, budovy potřebují dutinu a přístupné dno, a spoje se dělají tak, aby šly rozebrat. Světlo hledá každou netěsnost: spára, kterou by při denním pohledu nikdo nezaznamenal, se ve tmě ukáže jako proužek. Pomáhá vnitřní strany začernit a přechody mezi díly překrýt.
Teplo je druhý ohled. I malé zdroje ohřívají uzavřený prostor, proto se pásky nelepí přímo na tenké plasty a počítá se s odvětráním. Ovládání zůstává jednoduché — jeden vypínač na hraně podnože je spolehlivější než složitá elektronika, kterou při stěhování nikdo nezapojí.
Terén a podání pozemku
Terén se nejčastěji staví vrstvením. Z vrstevnic se vyřežou tvary, jejichž tloušťka odpovídá výškovému rozdílu mezi nimi v daném měřítku, a naskládají se na sebe. Výsledkem je čitelný, mírně schodovitý reliéf, který se dá nechat přiznaný jako grafická informace o svahu, nebo přebrousit a přetáhnout tenkou vrstvou do plynulého tvaru. První varianta je poctivější k datům, druhá lépe ukáže zasazení stavby.
Hranice pozemku bývá důležitější než okolní budovy. Stačí jemná rytá linie, změna povrchu nebo tenká vložená deska — cokoliv, co se nesnaží konkurovat hlavnímu objektu. Podobně se řeší cesty a zpevněné plochy: rozdíl v odstínu nebo v matnosti je obvykle dost, plné barvy rozbíjejí celek.
Zasklení a zeleň jako dohodnutá zkratka
Okno se v modelu nikdy nezobrazuje doslova. Jsou tři obvyklé polohy: prázdný otvor, který dává stín a hloubku; vložená tónovaná deska, která čte jako plocha skla; a matovaná fólie tam, kde má okno působit neprůhledně. Volba by měla být jednotná pro celý model — smíšené řešení působí jako nedodělek.

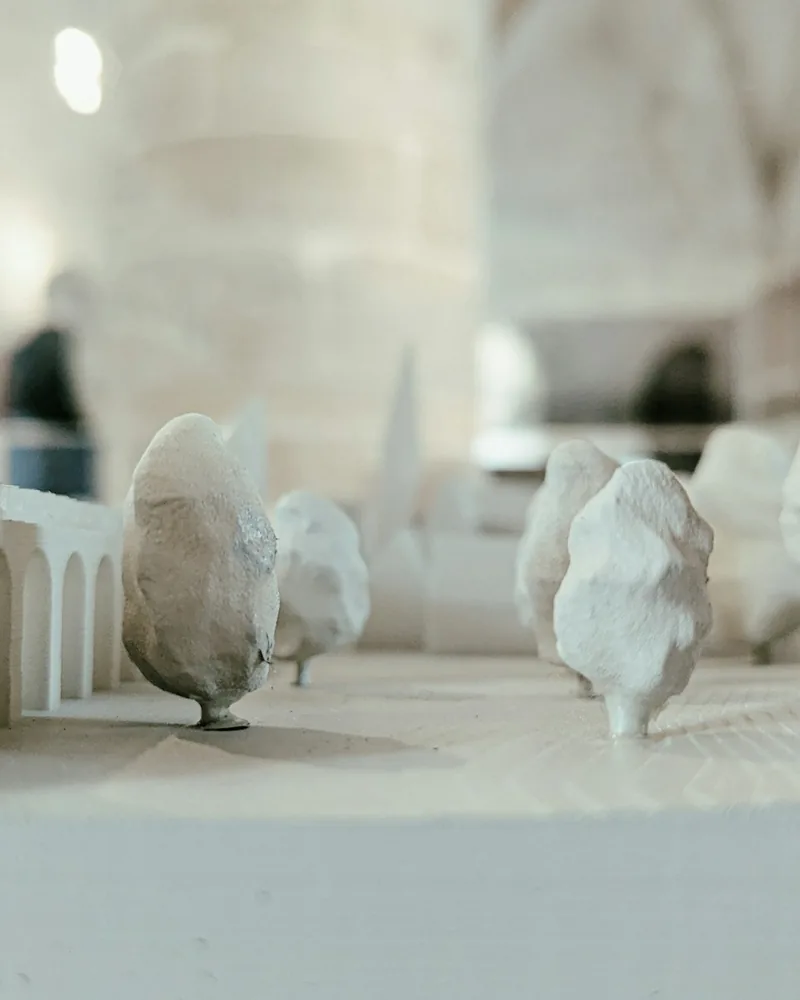

Zeleň funguje stejně. Pěnová drť, molitanové kuličky nebo jednoduché tvary na drátěném kmeni popisují vzrůst a objem koruny, ne druh stromu. Rozhodující je opět měřítko: strom vysoký deset metrů má v 1:200 pět centimetrů a v 1:500 dva. Když se v jednom modelu potkají realistické stromy s abstraktními domy, pozornost se přesune ke stromům — což většinou není záměr.
Přeprava a skladování hotového modelu
Cesta
Většina poškození nevzniká v dílně, ale při stěhování. Model potřebuje pevnou podnož s okraji, za které se dá uchopit, a bednu, ve které se nemůže posouvat. Vyložení měkkým materiálem tlumí otřesy; vyčnívající prvky — komíny, stožáry, jemné konstrukce — se buď chrání zvlášť, nebo se navrhnou jako oddělitelné a nasadí se až na místě. Přenášet se má vždy za podnož, nikdy za stavbu.
Uložení
Papírové materiály reagují na vlhkost, lepené spoje na její kolísání a světlé povrchy na sluneční světlo, které je časem posune do žluta. Suchá, temperovaná místnost bez přímého slunce je proto lepší než vitrína u okna. Průhledný kryt chrání před prachem, který se z jemných struktur odstraňuje jen obtížně — měkký štětec a mírný proud vzduchu jsou většinou jediná bezpečná cesta. Ke každému uloženému modelu patří štítek s měřítkem a datem, jinak se po letech obtížně dohledává, co vlastně zobrazuje.
Uspořádání pracovního stolu
Modelářský stůl se pozná podle toho, že uprostřed zůstává volno. Řezací podložka drží střed plochy, nástroje mají místo po straně dominantní ruky a rozpracované díly leží na plochých táccích, aby se daly odsunout jedním pohybem. Přesnost trpí, když se řeže mezi hromádkami odřezků.
Osvětlení má přicházet ze strany, ne shora do zad. Boční světlo ukáže hranu, stín a nerovnost lepení; horní světlo je zplošťuje. Druhá lampa z opačné strany potlačí tvrdé stíny při jemné práci. Materiálové desky se skladují naležato nebo svisle sevřené, nikdy opřené volně o zeď, kde se prohnou.
Užitečné je rozdělit plochu na tři zóny: suchou pro řezání a měření, mokrou pro lepidla a barvy, a odkládací pro sestavené celky. Odřezky větší než dlaň se vyplatí schovávat — zkoušky lepidla, barvy a strojního nastavení se dělají právě na nich.
- Novou čepel před jemným řezem, ne až po roztržené hraně.
- Ocelové pravítko na řez, plastové jen na kreslení.
- Podložku otáčet, aby se řezy nekumulovaly v jedné stopě.
- Lepidla uzavírat hned; zaschlá tryska stojí víc času než pár sekund navíc.
- Díly popisovat na rubu tužkou — po pár hodinách jsou si podobné.
- Prach z broušení odstranit dřív, než se začne lepit nebo barvit.
